GB/T 11345-2013《焊缝无损检测超声检测技术、检测等级和评定》已实施近10年,作为广大使用该标准的工作人员,尤其是培训工作者。见证了GB/T 11345-2013从起草到实施,从刚开始的吐槽、不接受,到后来的认可、执行。如今,GB/T 11345-2013、NB/T47013.3仍然是焊缝超声检测中用途最广、最权威的两个标准。相比施行之初,GB/T 11345-2013已经在很多行业有了具体应用,也有很多资深从业者,对他进行了很好的讲解,今天我们再来重新学习一下GB/T 11345-2013。

为什么标准要把检测技术和评定等级方法分开?

标准模块化,有利于检测技术和评定方法两部分的独立更新,检测技术标准和评定方法标准分开后,有需要的话,可以单独更新其中任何一个标准。

所以GB/T 11345-2013《焊缝无损检测超声检测技术、检测等级和评定》需要与GB/T 29712-2013《焊缝无损检测超声检测验收等级》、GB/T 29711-2013《焊缝无损检测超声检测焊缝中的显示特征》配合使用。

GB/T 11345新老标准的有哪些差异?

GB/T 11345-1989的许多模糊地带都在GB/T 11345-2013被明确了,例如,旧标准要求检测面的表面粗糙度Ra≤6.3μm,但是我们实际检测中很少有条件随身携带粗糙度仪去检测工件表面粗糙度。而新标准要求,探头和工件的接触间隙不应超过0.5mm,这样就更有可操作性了。

同时标准的用语也变得严谨了,例如GB/T 11345-1989会把焊缝里的不连续性称为“缺陷”,我们知道不连续性可能是由工件底面等很多原因产生,而新标准GB/T 11345-2013则采用一个中性词:缺欠,当不满足验收规范的缺欠,才是缺陷。

检测等级区别,GB/T 11345-2013规定来四个检测等级(A、B、C和D),检测等级从A级到C级,通过增加扫查探头的种类、数量、扫查次数和探头移动区域来提高缺欠的检出率,检测等级D适用于特殊情况,在符合通用要求的情况下,制定书面工艺规程。和GB/T 11345-1989对比,相同检测等级下,探头种类、数量、扫查次数均增多,探头移动区域增大。

上面只是列举了几个差异,除此之外还有很多差异,比如规定工件检测时温度在0~60℃、

为什么GB/T 11345-2013会规定工件检测时温度在0~60℃、取消探头K值的说法等等,这些都是让标准更严谨,同时与国际接轨。因为老标准使1989年制定的,1989到2013不管是技术水平还是国情背景都有了天翻地覆的变化。

上面的差异相对而言都是标准用语、或者说是检测周边内容的差异,而相比新老标准验收等级与评定方法的差异,则是根本性的,并且真实影响我们检测人员,包括培训机构老师,甚至仪器制造企业,与旧标准GB/T 11345-1989对比,验收等级的评定更为复杂、合理,对检测人员的标准熟悉度要求更高了。

我们再来讲解一下GB/T 11345-2013验收等级与评定方法,由于新标准已实施近10年,我想很多从业多年的工作人员,已经熟练地从1989版过度到2013版了,对于新从业者,不需要再去了解新老标准的差异,直接学习新标准会更方便。那我们就抛开老标准,直接进入新标准验收等级与评定方法的学习。

GB/T 11345-2013的评级方法引用GB/T 29712-2013《焊缝无损检测超声检测验收等级》。验收等级的评定包含两个主要内容:第一是检测灵敏度,第二是缺欠测长

基于横孔技术(基于直径为3mm的横孔)的检测灵敏度设定,GB/T 11345-2013规定了四个等级:

1)参考等级:所谓的参考等级,类似于母线 ML,就是以直径为3mm横孔作为基准反射体,制作的距离-波幅曲线(DAC),记为Ho,

2)评定等级:所谓的评定等级,类似于定量线SL,此线的主要作用是为了测量缺欠的显示长度,采用绝对灵敏度法:找到超过评定等级的缺欠最高波后,移动探头使回波降至评定等级线此时探头移动距离为该缺欠的显示长度。绝对灵敏度法测量缺欠长度,更加容易操作,并且使检测一致性更高。

3)记录等级:记录等级是对应的验收等级-4dB,记录等级的主要作用是,如果单位焊缝长度内存在单个或多个间断的缺欠(即最高回波超过记录线但低于验收线),需要记录缺欠的累计长度。这意味着:在特定的单位焊缝长度内,如果缺欠数量过多,即使单独每个都可以验收,也有可能因为缺欠的累计长度超标,而不符合验收等级。

4)验收等级:目前GB/T 11345-2013有两个验收等级,分别是2级和3级,验收等级的灵敏度设定比较复杂,它是根据焊缝母材厚度、缺欠显示长度与板厚之间的倍数关系而变化的。

以横孔技术的评定等级方法为例:

a)首先确定验收等级是2级,还是3级。此时可确定评定等级,2级对应为Ho-14dB,3级对应为Ho-10dB,可见2级比3级严格。回波波幅超过评定等级的缺欠需要测量其显示长度。

b)然后确定母材板厚T,T以15mm为分界线,当8mm≤T<15mm为一种情况,当15mm≤T<100mm为另一种情况。

c)接着根据缺欠回波波幅H(dB)以及缺欠显示长度L与板厚T之间的倍数N(N等于缺欠显示长度除以板厚),确定验收等级、记录等级。

以验收等级2级为例,看看记录等级、验收等级是如何设定的。设焊缝母材厚度为T,缺欠的显示长度为L,缺欠显示长度与板厚之间的倍数N=L/T。

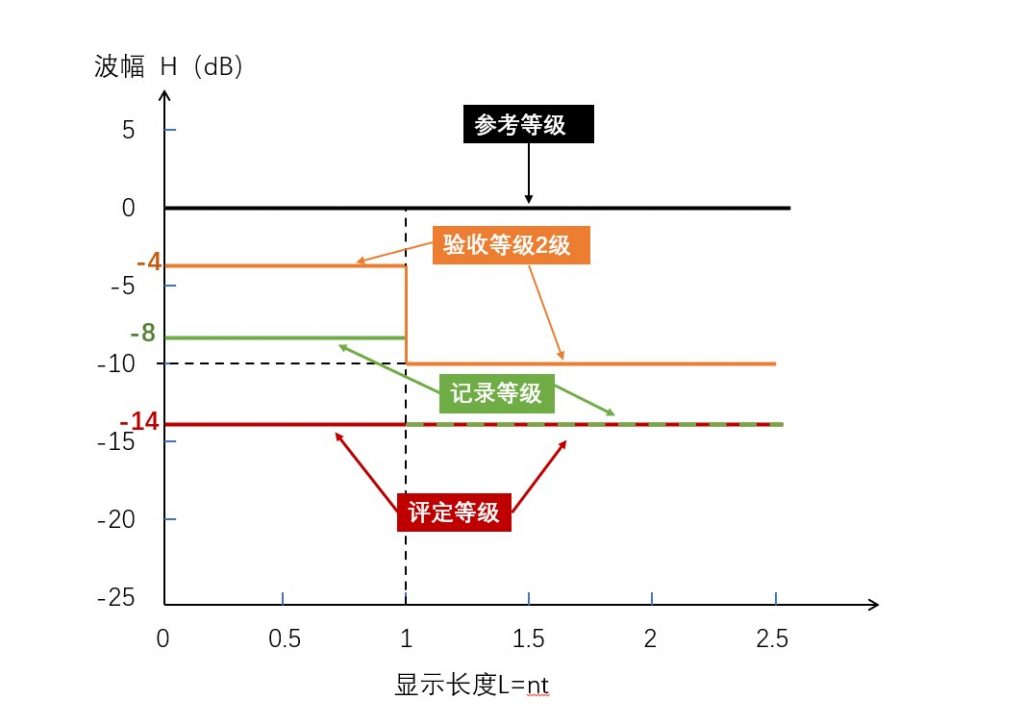

1)当8mm≤T<15mm时:

情况一:当N≤1时,验收等级为Ho-4dB,此时记录等级为Ho-8dB。

情况二:当N>1时,验收等级为Ho-10dB,此时记录等级为Ho-14dB。

此时,任意6t的焊缝长度内,所有超过记录等级的可单独验收显示的最大累计长度≤ 1.2T。

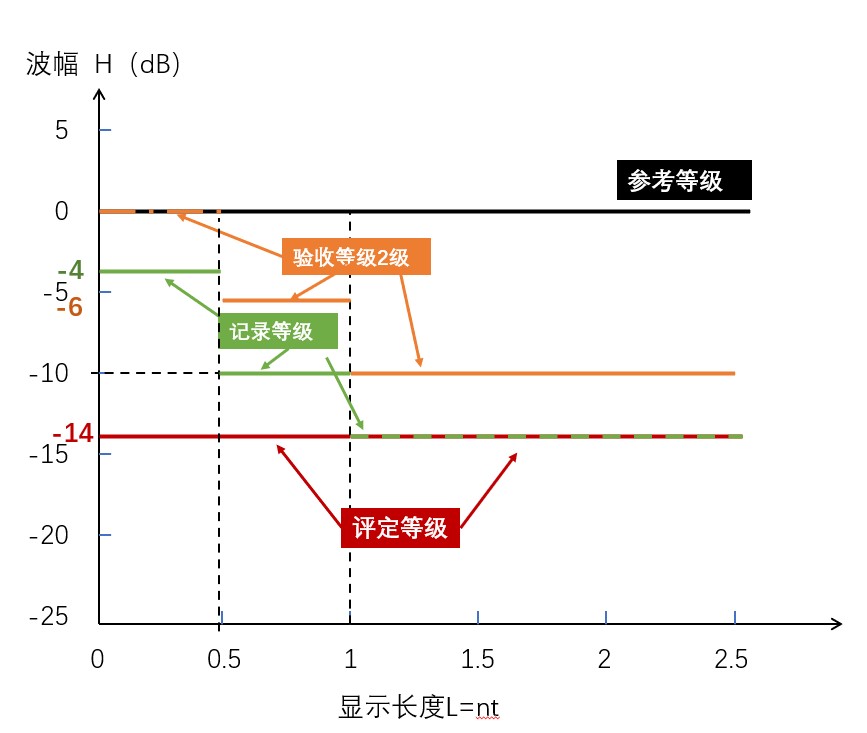

2)当15mm≤T<100mm:

情况一:当N≤0.5时,验收等级为Ho dB,此时记录等级为Ho-4dB。

情况二:当0.5<N≤1时,验收等级为Ho-6dB,此时记录等级为Ho-10dB。

情况三:当N>1时,验收等级为Ho-10dB,此时记录等级为Ho-14dB。

此时,任意单位焊缝长度为100mm,所有超过记录等级的可单独验收显示的最大累计长度≤ 20mm。

细心的朋友,还会发现,对于验收等级2级,当缺欠长度L大于板厚T时,评定等级和记录等级会重叠,这意味着通常情况下,凡是显示长度超过板厚的缺欠都会记入累计长度中去。

总体来说, GB/T 11345-2013会综合考虑检测母材的板厚、缺欠回波波幅、显示长度、累计长度等因素进行等级评定。

参考资料:

【1】GB/T11345-2013《焊缝无损检测超声检测技术、检测等级和评定》

【2】GB/T 11345-1989《钢焊缝手工超声波探伤方法和探伤结果分级》

【3】GB/T 29712-2013《焊缝无损检测超声检测验收等级》

后记:

最近遇到从事水工行业的学员,询问《GB/T 14173-2008水利水电工程钢闸门制造、安装及验收规范》标准正文4.49 提到超声检测按GB/T 11345进行,检验等级B级,一类焊缝I级为合格,二类焊缝不低于II级为合格。但是GB/T 11345-2013中只有2级、3级验收,没有罗马数字I,II,III的表述,并且我们知道GB/T 11345-2013的验收等级只有2、3级,并没有1级。

针对该问题,我们请教了GB/T 11345-2013的修订人员,他给的答复是:

由于《GB/T 14173-2008水利水电工程钢闸门制造、安装及验收规范》的发布时间是2008年,当时并没有GB/T 11345-2013,所以GB/T 14173-2008是根据GB/T 11345-1989编制的。在执行GB/T 14173-2008标准中,可以按照GB/T 11345-1989进行检测。

之后我们又请教了水利部门的专家,他给的答复是:

主要的还是跟设计沟通,目前常用的是一类焊缝,一类焊缝可以按GB/T 11345-2013的2级验收;二类焊缝可以按GB/T 11345-2013的3级验收。主要需要跟设计部门的要求。
